ขนาดความลึกที่เหมาะสมของโครงถักเหล็ก หรือ STEEL TRUSS

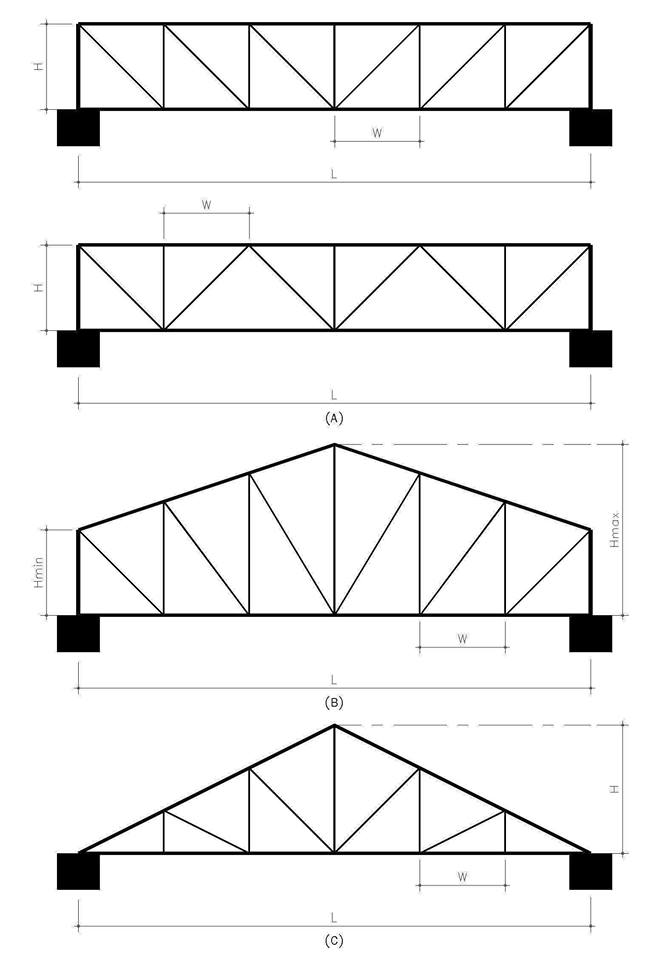

ประเภทของโครงถักออกเป็น 2 รูปแบบหลักๆ คือ
(1) โครงถักแบบท้องเรียบ (ความลึกเท่ากันตลอดทั้งความยาว)
(2) โครงถักแบบจั่ว (ชนิดมีความลึกที่ปลายด้วย)
(3) โครงถักแบบจั่ว (ชนิดไม่มีความลึกที่ปลายเลย)
หากเราให้
L เป็นความยาวช่วงทั้งหมดระหว่างเสาถึงเสาที่รองรับตัวโครงถัก
H เป็นระยะความสูงของโครงถักแบบเรียบ (ความลึกเท่ากันตลอดทั้งความยาว) และ โครงถักแบบจั่ว (ชนิดไม่มีความลึกที่ปลายเลย)
Hmax เป็นระยะความสูงมากที่สุดของตัวโครงถักแบบจั่ว (ชนิดมีความลึกที่ปลายด้วย)
Hmin เป็นระยะความสูงน้อยที่สุดของตัวโครงถักแบบจั่ว (ชนิดมีความลึกที่ปลายด้วย)
W เป็นระยะห่างของการถักของชิ้นส่วนด้านที่รับ แรงอัด ในตัวโครงถัก
เราจะสามารถทำการประมาณค่าขนาดความลึกของโครงถักโดยแบ่งได้จากเกณฑ์เรื่องขนาดความยาวของโครงถักได้ดังนี้นะครับ
(A) โครงถักแบบเรียบ (ความลึกเท่ากันตลอดทั้งความยาว)
(A1) กรณีหากระยะ L มีค่าน้อยกว่า 20 M
ค่า H อาจใช้ไม่เกิน 0.05L
ค่า W อาจใช้ไม่เกิน 0.05L
(A2) กรณีหากระยะ L มีค่ามากกว่า 20 M
ค่า H อาจใช้ตั้งแต่ 0.05L แต่ ไม่เกิน 0.08L
ค่า W อาจใช้ตั้งแต่ 0.05L แต่ ไม่เกิน 0.08L
(B) โครงถักแบบจั่ว (ชนิดมีความลึกที่ปลายด้วย)
(B1) กรณีหากระยะ L มีค่าน้อยกว่า 20 M
ค่า Hmax อาจใช้ไม่เกิน 0.04L
ค่า Hmin อาจใช้ไม่เกิน 0.02L
ค่า W อาจใช้ไม่เกิน 0.04Hmax
(B2) กรณีหากระยะ L มีค่ามากกว่า 20 M
ค่า Hmax อาจใช้ตั้งแต่ 0.04L แต่ ไม่เกิน 0.06L
ค่า Hmin อาจใช้ตั้งแต่ 0.02L แต่ ไม่เกิน 0.03L
ค่า W อาจใช้ตั้งแต่ 0.6Hmax แต่ ไม่เกิน 0.9Hmax
(C) โครงถักแบบจั่ว (ชนิดไม่มีความลึกที่ปลายเลย)
(C1) กรณีหากระยะ L มีค่าน้อยกว่า 20 M
ค่า H อาจใช้ไม่เกิน 0.08L
ค่า W อาจใช้ไม่เกิน 0.40Hmax
(C2) กรณีหากระยะ L มีค่ามากกว่า 20 M
ค่า H อาจใช้ตั้งแต่ 0.08L แต่ ไม่เกิน 0.12L
ค่า W อาจใช้ตั้งแต่ 0.40H แต่ ไม่เกิน 0.60H
เรามารับชม ตย กันดีกว่านะครับ หากเรามีโครงถักแบบจั่ว (ชนิดมีความลึกที่ปลายด้วย) ที่มีความยาวช่วงเท่ากับ 30 M เราจะต้องใช้กรณีที่ B2 ในการคำนวณ โดยที่ผมจะใช้สัดส่วนที่เป็นค่าเฉลี่ยในการคำนวณค่าต่างๆ นะครับ คือ
ค่า Hmax จะเท่ากับ 0.05×30 = 1.5 M → ใช้ 1.5 M
ค่า Hmin จะเท่ากับ 0.025×30 = 0.75 M → ใช้ 1 M
ค่า W จะเท่ากับ 0.75×1.5 = 1.125 M → ใช้ 1 M
โดยผมต้องเน้นย้ำในตอนท้ายนี้ก่อนนะครับว่าวิธีในการประมาณค่าข้างต้นนี้เป็นเพียงแนวทางในเบื้องต้นเท่านั้นนะครับ และ เราจะสามารถใช้ได้เฉพาะสำหรับการออกแบบโครงถักที่มีสภาพการใช้งานที่ถือได้ว่า “ปกติ” เท่านั้นนะครับ เช่น มีการรับ นน ที่ถือว่าปกติ ไม่ได้มีการรับ นน อะไรที่มากจนผิดปกติ มีช่วงความกว้างในการรับ นน (BAY) ที่ปกติ ไม่ได้มากจนเกินไป มีการค้ำยันทางด้านข้าง (LATERAL BRACING) ที่เพียงพอ เป็นต้นครับ
หวังว่าความรู้ และ ข่าวสารเล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
