การจำลองโครงสร้างแผ่นพื้น 2 แผ่นในซอฟต์แวร์ทาง FINITE ELEMENTS

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

หัวข้อในวันนี้จะเกี่ยวข้องกันกับหัวข้อ การออกแบบงานวิศวกรรมโครงสร้าง คอนกรีต (STRUCTURAL CONCRETE ENGINEERING DESIGN หรือ SCE) นะครับ

สืบเนื่องจากการที่เมื่อวานผมได้ทำการอธิบายถึงวิธีในการทำงานก่อสร้างโครงสร้าง แผ่นพื้น หรือ ผนัง คสล ที่มีช่องเปิด ก็พบว่าได้รับความสนใจและคำถามจากเพื่อนๆ มากเลยนะครับ ในวันนี้ผมจึงจะมายก ตย แก่เพื่อนๆ เกี่ยวกับประเด็นๆ นี้เพิ่มเติม ดังนั้นเราจะมาเริ่มดู ตย ในวันนี้กันเลยนะครับ

ใน ตย วันนี้ผมทำการจำลองโครงสร้างแผ่นพื้น 2 แผ่นในซอฟต์แวร์ทาง FINITE ELEMENTS โดยที่แผ่นพื้นทั้งสองนี้จะเหมือนกันทุกประการ ยกเว้น แผ่นพื้นอันหนึ่งจะเป็นแผ่นพื้นที่ไม่มีช่องเปิด และ อีกอันจะมีช่องเปิดนะครับ

(รูปที่ 1)

(รูปที่ 2)

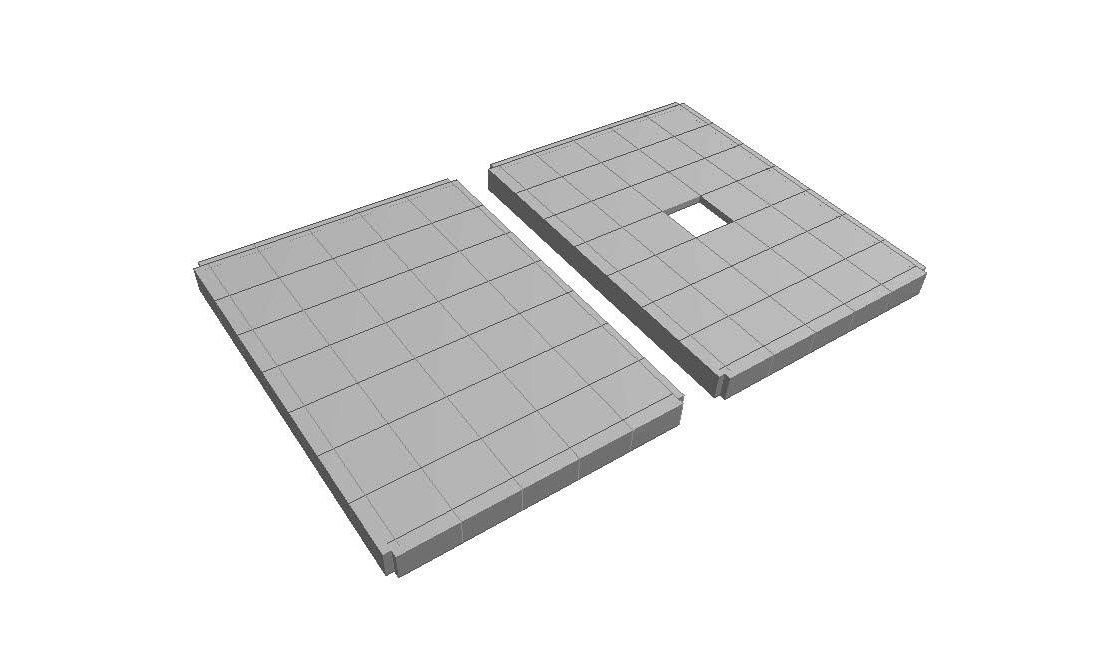

รูปที่ 1 และ 2 ผมได้ทำการฉายภาพ 3 มิติ เพื่อให้เพื่อนๆ ได้เห็นว่าขนาดของโครงสร้างแผ่นพื้นทั้งสองนั้นมีขนาดเท่าๆ กัน คือ กว้าง 5.00 M และ ยาว 7.00 M และ ขนาดของช่องเปิดจะมีขนาดเท่ากับ 1.00 M คูณ 1.00 M นะครับ

(รูปที่ 3)

รูปที่ 3 เป็นรูปที่แสดงให้เห็นภาพของโครงสร้างแผ่นพื้นทั้งสองภายหลังการวิเคราะห์โครงสร้างแล้ว จะเห็นได้ว่าแรงลัพธ์ต่างๆ ในแผ่นพื้นนั้นจะแสดงอยู่ในรูปแบบของเส้นชั้นความชัน (CONTOUR LINE) นะครับ เช่น ในรูปจะเป็นเส้นชั้นความชันของค่าแรงดัดรอบแกน Y ซึ่งจากเส้นชั้นความชันจะเห็นว่าค่าแรงดัดมากที่สุด (MAXIMUM FLEXURAL FORCE) นั้นจะอยู่ในบริเวณกึ่งกลางของช่วงของแผ่นพื้น เป็นต้นนะครับ

(รูปที่ 4)

รูปที่ 4 เราจะมาดูผลลัพธ์จากการวิเคราะห์โครงสร้างในแผ่นพื้นที่ไม่มีช่องเปิดกันก่อนนะครับ โดยที่ค่าแรงดัดรอบแกน Y ของแผ่น PLATE หมายเลข 18 จะมีค่าเท่ากับ 1.34 T-M/M

เมื่อสังเกตดูดีๆ จะพบว่าแผ่น PLATE หมายเลข 18 นี้จะเป็นแผ่น PLATE ที่อยู่ตำแหน่งกึ่งกลางของช่วงแผ่นพื้น ซึ่งเราทราบดีว่าสำหรับแผ่นพื้นแบบช่วงเดียวแบบนี้ค่าแรงดัดสูงสุดจะเกิดขึ้น ณ ตำแหน่งกึ่งกลางของช่วงพื้นนะครับ

(รูปที่ 5)

รูปที่ 5 เราจะมาดูผลลัพธ์จากการวิเคราะห์โครงสร้างในแผ่นพื้นที่มีช่องเปิดกันบ้างนะครับ โดยที่ค่าแรงดัดรอบแกน Y ของแผ่น PLATE หมายเลข 82 จะมีค่าเท่ากับ 1.53 T-M/M

หากดูจะพบว่าแผ่น PLATE หมายเลข 82 นี้จะเป็นแผ่น PLATE ที่ เกือบ จะอยู่ที่ตำแหน่งกึ่งกลางของช่วงแผ่นพื้น แต่ กลับพบว่าแผ่นพื้นผืนนี้กลับมีค่าแรงดัด สูงกว่า แผ่น PLATE ที่อยู่ที่ตำแหน่งกึ่งกลางช่วงเสียอีกนะครับ

จาก ตย ที่ผมนำแสดงให้เพื่อนๆ ดูในวันนี้จะเป็นการยืนยันให้เราเห็นได้ว่าเพราะเหตุใดเมื่อเราต้องทำช่องเปิดในแผ่นพื้นเมื่อใด เราจึงมีความจำเป็นที่จะต้องทำการเสริมเหล็กบริเวณที่ขอบและรอบๆ ของช่องเปิดด้วยเหล็กเสริมพิเศษตามข้อกำหนดที่ผมได้ทำการอธิบายแก่เพื่อนๆ ไปแล้วในโพสต์ของเมื่อวานนะครับ

หวังว่าความรู้เล็กๆน้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ

ADMIN JAMES DEAN
