โครงสร้างฐานรากแบบยื่น หรือ CANTILEVER FOUNDATION

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

วันนี้ผมจะขออนุญาตมาทำการโพสต์และแชร์ความรู้เกี่ยวกับเรื่อง ความรู้ทางด้านงานออกแบบที่เกี่ยวข้องกันกับการทำงานทางด้านวิศวกรรมโครงสร้างที่อยู่ เหนือพื้นดินขึ้นมา และ ใต้พื้นดินลงไป มาฝากเพื่อนๆ ทุกคนนะครับ

สืบเนื่องจากโพสต์ของเมื่อวานนี้ที่ผมได้นำความรู้เรื่อง โครงสร้างฐานรากแบบยื่น หรือ CANTILEVER FOUNDATION มาฝากเพื่อนๆ ไปแล้ว และ ตามที่ผมได้รับปากเพื่อนๆ เอาไว้ว่า ผมจะมาทำการอธิบายเพิ่มเติมให้ได้ทราบกันว่า เพราะเหตุใด โครงสร้างเสาเข็ม ในตัว โครงสร้างฐานรากแบบยื่น จึงมีโอกาสที่จะรับ แรงดึง ได้มากกว่า โครงสร้างฐานรากทั่วๆ ไป นั่นเองนะครับ



ผมขออนุฐานอธิบายสรุปสั้นๆ ดังนี้นั่นก็คือ โครงสร้างฐานรากแบบยื่น จะต้องรับโมเมนต์ดัดที่จะเกิดจากการเยื้องศูนย์ของแรงกระทำในแนวดิ่ง หรือ AXIAL LOAD จากตอม่ออย่างหลีกเลี่ยงไม่ได้ เพราะฉะนั้นต่อให้ค่าโมเมนต์ดัดที่ถูกถ่ายลงมาจากตอม่อจะมีค่าน้อยมากหรือเป็นศูนย์ก็ตาม ก็ยังทำให้ตัวฐานรากนั้นยังต้องรับแรงดัดที่เกิดขึ้นจากการเยื้องศูนย์นี้อยู่ดีนะครับ



เอาละผมอธิบายไปพอสังเขปแล้ว เรามาดู ตย การคำนวณค่าโมเมนต์ดัดจะเกิดจากการเยื้องศูนย์ของแรงกระทำในแนวดิ่งนี้กัน พร้อมๆ กับผลของแรงกระทำในแนวแกนที่จะเกิดขึ้นในโครงสร้างเสาเข็มด้วยนะครับ

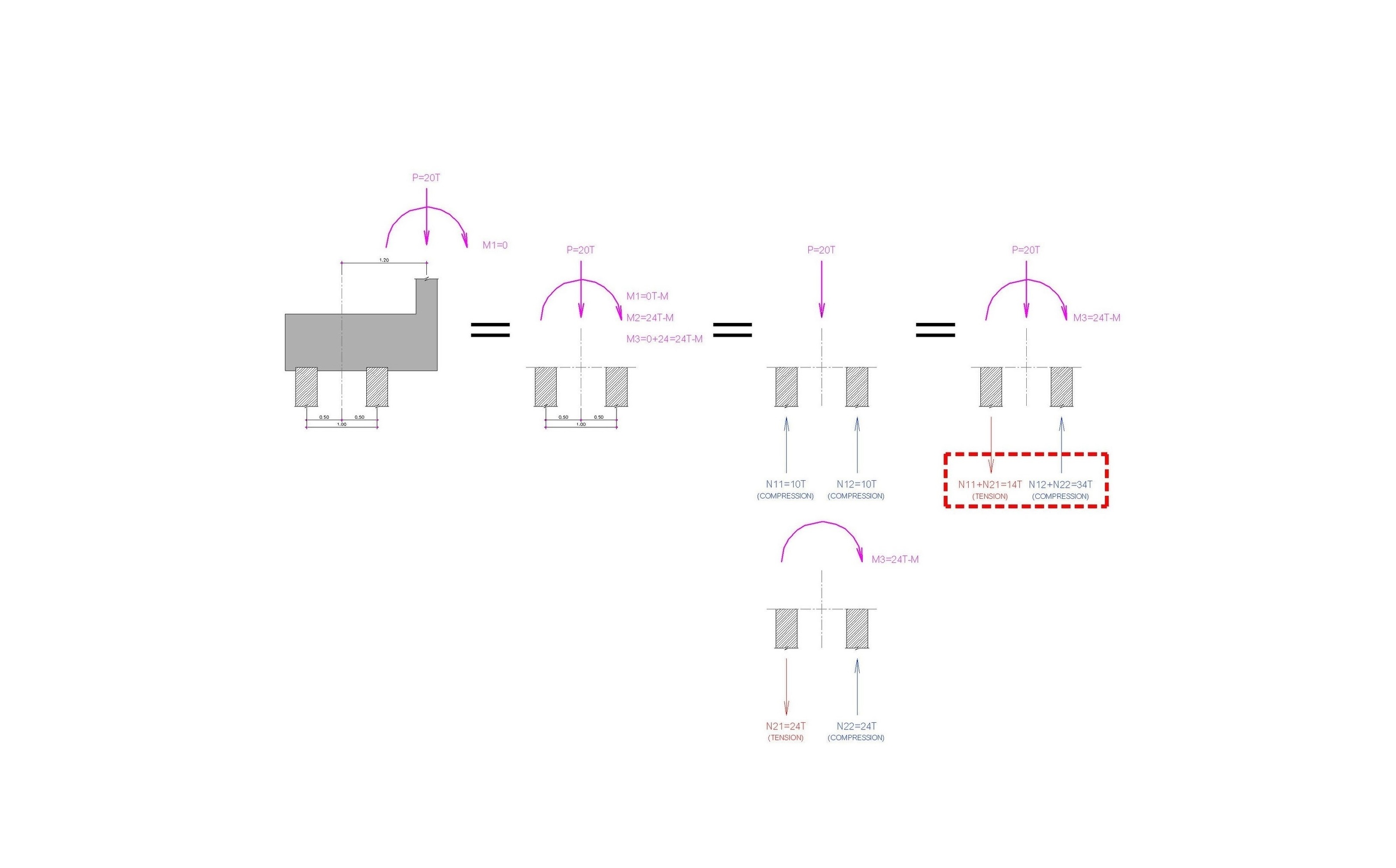

ผมมีโครงสร้างฐานรากแบบยื่นโดยที่ฐานรากนี้เป็นแบบ F2 หรือ ฐานรากที่มีเสาเข็มจำนวน 2 ต้น ดังรูป โดยที่มีแรงกระทำตามแนวแกนในตอม่อเท่ากับ 20 T ซึ่งผมจะให้ค่าๆ นี้มีค่าเท่ากับ P นะครับ ส่วน ตอม่อ ต้นนี้จะมีค่าโมเมนต์ดัดที่ถูกถ่ายลงมาจากโครงสร้างส่วนบนเท่ากับ 0 T-M ซึ่งผมจะให้ค่ามีค่าเท่ากับ M1 ก็แล้วกัน โดยที่ระยะห่างระหว่าง แรงกระทำในแนวดิ่ง กับ จุดศูนย์กลางของเสาเข็ม จะมีค่าเท่ากับ 1.20 M ส่วนระยะห่างระหว่างเสาเข็มทั้ง 2 ต้นจะมีค่าเท่ากับ 1.00 M เรามาดู ตย การคำนวณไปพร้อมๆ กันนะครับ



โดยเราจะอาศัยหลักการของ SUPER-POSITION ในการคำนวณเพื่อให้ง่ายต่อการทำความเข้าใจ นั่นก็คือ ผมจะแยกการคำนวณแรงต่างๆ ออกเป็นส่วนๆ นั่นก็คือ รูปที่สองจากทางด้านซ้ายมือ เป็นรูปที่ผมนำระบบแรงเข้าสู่แกนศูนย์กลางของเสาเข็ม นั่นก็คือในรูปๆ นี้จะได้ค่า



P = 20 T



ส่วนค่า



M1 = 0



เพราะฉะนั้นจะเหลือเฉพาะค่า M2 นั่นก็คือ



M2 = 20×1.2

M2 = 24 T-M



ดังนั้น M3 คือผลรวมของ M1 และ M2



M3 = M1 + M2

M3 = 0 + 24

M3 = 24 T-M



รูปต่อมาคือรูปที่ 3 จากทางด้านซ้ายมือ เริ่มต้นจาก แรงกระทำตามแนวแกน P ซึ่งคือ LC ที่ 1 ก่อน จะทำให้แรงในเสาเข็มทางด้านซ้ายมือและขวามือออกมามีค่าเท่ากันๆ นั่นก็คือ



N11 = N12 = +20/2 (COMPRESSION)

N11 = N12 = +10 T (COMPRESSION)



ส่วนรูปถัดมา แรงโมเมนต์ดัด M3 ซึ่งก็คือ LC ที่ 2 จะทำให้แรงในเสาเข็มทางด้านซ้ายมือและขวามือออกมามีค่าเท่ากันๆ แต่ กลับทิศทางกันนั่นก็คือ



N21 = -24/1 = -24 T (TENSION)



และ



N22 = +24/1 = 24 T (COMPRESSION)



โดยที่รูปสุดท้ายก็คือรูปทางด้านขวามือสุดนั่นก็คือ รูปของการรวมผลของแรงลัพธ์ทุกๆ แรงในโครงสร้างเสาเข็มของเราโดยที่เราจะทราบว่า



N1 = N11 + N21 = (+10) + (-24)

N1 = -14 T (TENSION)



และ



N2 = N12 + N22 = (+10) + (+24)

N2 = +34 (COMPRESSION)



ดังนั้นเราจะเห็นได้จากกรณี ตยๆ นี้นะครับว่า เสาเข็มต้นที่ 1 หรือ แรงลัพธ์ของเสาเข็มต้นที่ 1 หรือที่แทนด้วย N1 นั้นจะออกมามีค่าติด ลบ พูดง่ายๆ ก็คือจะเป็น แรงดึง หรือว่า TENSION นั่นเองนะครับ



เพราะฉะนั้นกรณีนี้เองที่เป็น ตย ได้เป็นอย่างดีว่าเหตุใดผมจึงได้ให้คำแนะนำเอาไว้ว่า โครงสร้างเสาเข็ม ที่อยู่ภายใน โครงสร้างฐานรากแบบยื่น ของเราจึงมีโอกาสสูงมากที่จะต้องรับแรงดึง และเพราะเหตุใด เหล็กเดือย หรือ DOWEL BAR จึงมีความจำเป็นอย่างมากในโครงสร้างที่มีลักษณะเป็นเช่นนี้น่ะครับ



หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ

#ความรู้เกี่ยวกับการออกแบบโครงสร้างเหนือและใต้ดิน

#ความรู้เรื่องโครงสร้างฐานรากแบบยื่น

ADMIN JAMES DEAN
